Descripción de producto

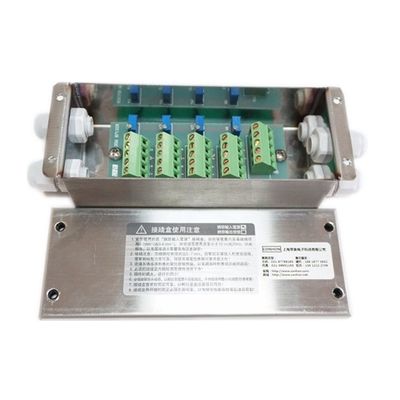

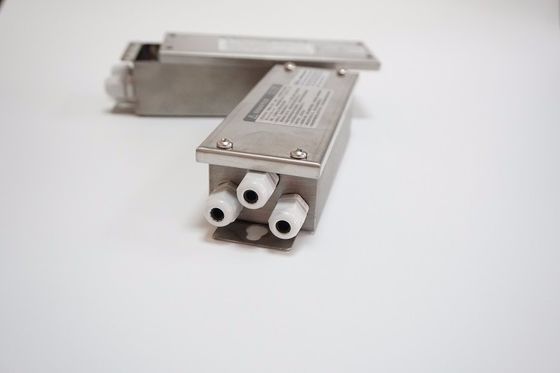

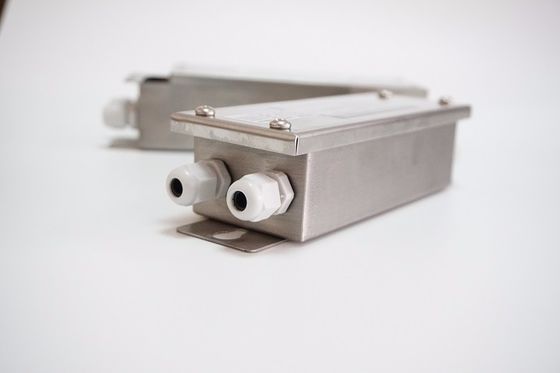

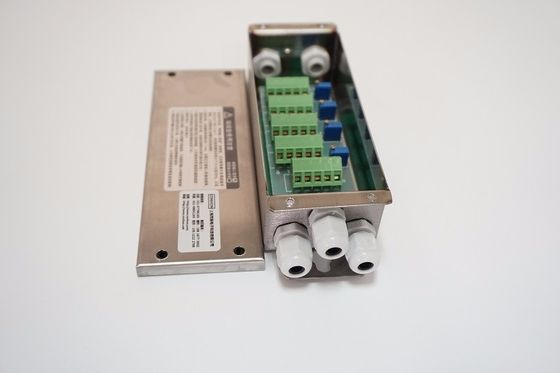

Agujeros plásticos de acero inoxidables de la caja de conexiones cinco de la célula de carga de CONHON CHJXH-5XX cuatro alambres
sistema de cuatro cables del Cinco-agujero
Estructura de cáscara sellada impermeable plástica
Con 5 juntas impermeables plásticas PG7
Conector opcional del plástico o del metal con un nivel más alto de la protección
Combinación perfecta industrial del diseño A de tradición y de modernidad
Ejecución excelente del producto, tecnología avanzada, diseño perfecto tal como bordes
La versión del PWB se suelda con autógena con los componentes protectores para prevenir la oleada y el relámpago de la inducción
Puede prevenir con eficacia el daño de sensores y de instrumentos por las señales inducidas del relámpago y de la oleada
Entramado de acero inoxidable, aislamiento común, durable, bueno sellado
Dimensiones: × 48m m del × 60m m de 180m m
Tamaño de la instalación: 2-1m m
Tamaño de centro del agujero de montaje: 150 ~ 155m m
Para las pequeñas escalas de plataforma, las escalas de plataforma electrónicas, las tolvas de procesamiento por lotes por lotes, las escalas de la carretilla elevadora, el etc.
Utilice los puntos del método y de la atención de la caja de conexiones electrónica de la escala:
1.Connection de la célula y de la caja de conexiones de carga
Pase el cable de la célula de carga a través de la plataforma para pesar en la caja de conexiones a través del conector sellado y entre en cada alambre de la base en la caja de conexiones. Instale diversas etiquetas del color del cuatro-corazón o los cables del seis-corazón o medir el positivo positivo y negativo de la fuente de alimentación de la excitación y las señales negativas después de la medida conectan con el terminal correspondiente en la caja de conexiones y atar el cable restante del sensor con una atadura de cables plástica
2.Connection entre la caja de conexiones y el indicador del pesaje
Un extremo del cable protegido especial inscribe el alambre de la base en la caja de conexiones a través del conector sellado y está conectado con el poste terminal correspondiente en la caja de conexiones. El otro extremo se suelda con autógena al enchufe especial correspondiente al indicador de pesaje a través de un tubo del metal para insertar el indicador de pesaje en el zócalo
Hay tres puntos a observar:
A. Después de que los alambres de entrada y de la salida en la caja de conexiones estén conectados, deben ser apretados, sellado firmemente, y las juntas se deben poner en un desecante para prevenir la humedad.
b. Para diversas células de carga, la entrada, la reacción y la salida se deben distinguir según diversas escalas de colores.
c. Para diversos instrumentos de pesaje de la exhibición, el zócalo de pesaje de la exhibición usado es diferente bajo la forma de enchufe, y el método de la conexión es diferente. No incurra en una equivocación
3. Tierra del sistema
El poner a tierra del sistema de pesaje electrónico es muy importante. Protege la seguridad personal y asegura la estabilidad y la confiabilidad del sistema. Las medidas que ponen a tierra del sistema no se deben tomar ligeramente. El sistema de pesaje electrónico general tiene dos puntos de tierra. Conecte el cuerpo de pesaje con el poste que pone a tierra con una o más tomas de tierra
